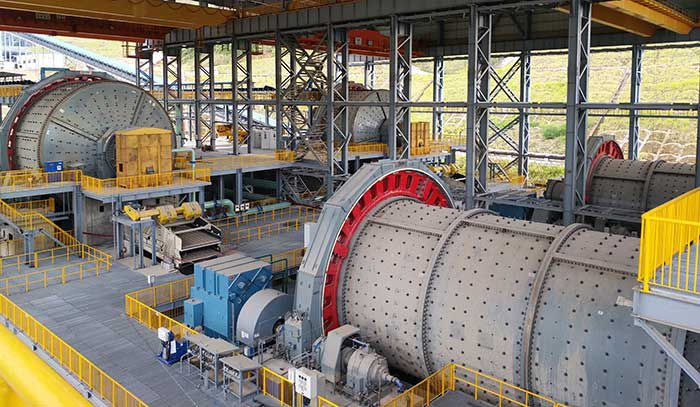

Molinos, para Procesamiento de Minerales

Líder Mundial en la Fabricación de Molinos para Procesamiento de Minerales

Durante más de 60 años, en CITIC Heavy Industries (CITIC HIC) nos hemos centrado en brindarles a nuestros clientes molinos para minerales eficientes, de alta calidad y que a la vez ahorran energía. Somos una empresa avalada por nuestra excelente capacidad de I+D, tecnología de fabricación, estrictas medidas de control de calidad y excelente servicio al cliente.

Nuestro equipo técnico y especialistas en ventas están a su disposición para ayudarlo a elegir el molino que mejor se adapte a sus requerimientos, a través de un sistema de servicios integrales que incluye análisis de minerales, selección de molinos, optimización de procesos, diseño y fabricación de equipos, instalación y puesta en marcha, suministro de repuestos y capacitación correspondiente, etc.

Entendemos que un molino eficiente no es asunto sencillo, es necesario tener en cuenta la integración intencional basada en el diseño del equipo, la optimización del proceso de fabricación, la selección de materiales y la garantía de calidad.

Hasta ahora, CITIC HIC ha producido y entregado más de 1.550 molinos para procesamiento de minerales, con una potencia total instalada de 3.900MW. Nuestros molinos de gran tamaño tienen una cuota de mercado del 85% en la industria minera nacional y se exportan a más de 50 países y regiones. Esto es prueba de que somos el principal fabricante y proveedor mundial de máquinas de molienda de minerales.

Todos los molinos que fabricamos están certificados según las normas ASTM, NEMA, AGMA, AWS y ANSI, y si es necesario, pueden fabricarse según otras normas internacionales o normas de seguridad locales.

Características principales

Somos desarrolladores de normas nacionales para molinos
Poseemos más de 80 patentes, incluidas más de 30 patentes de invención
Ganador del primer lote de la empresa de demostración campeona en la fabricación de molinos, prescrito por el Ministerio de Industria de China.

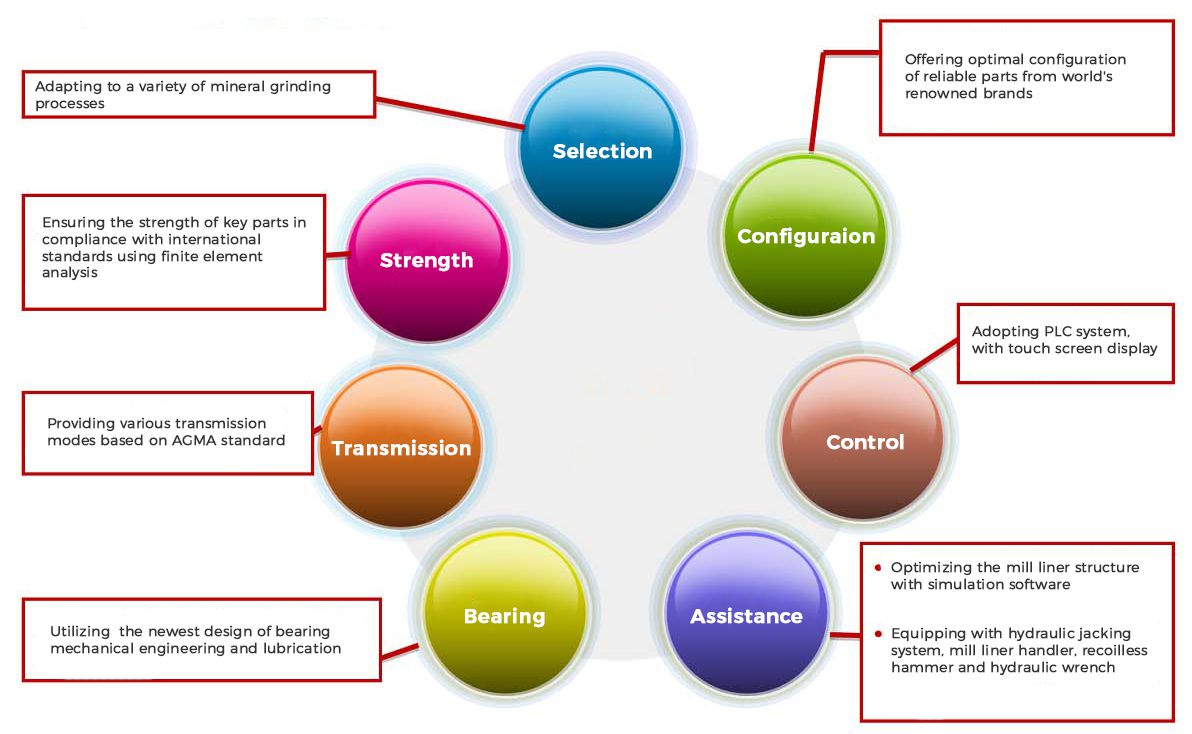

Tecnología Principal

Especificaciones técnicas

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
AG-40×□	4000	1400-3600	17-42	2-6	16.2	220-540
AG-45×□	4500	1600-4100	24-61	3-9	15.3	320-830
AG-50×□	5000	1800-4500	34-83	5-12	14.5	500-1200
AG-55×□	5500	1800-5000	42-112	6-16	13.8	630-1700
AG-61×□	6100	2400-5500	69-152	10-21	13.1	1050-2400
AG-67×□	6700	2600-6000	93-201	13-28	12.5	1500-3300
AG-73×□	7300	2800-6600	120-264	17-37	12	2000-4500
AG-80×□	8000	3200-7200	160-347	22-48	11.4	2800-6200
AG-86×□	8600	3400-7700	197-429	27-60	11	3500-7900
AG-92×□	9200	3700-8300	246-530	34-74	10.7	4500-10000
AG-98×□	9800	3900-8800	296-640	41-89	10.3	5600-12500
AG-104×□	10400	4200-9400	359-770	50-107	10	7000-15400
AG-110×□	11000	4400-9900	422-909	59-127	9.8	8400-19000
AG-116×□	11600	4600-10400	492-1064	69-148	9.5	10000-22000
AG-122×□	12200	4900-11000	580-1246	81-174	9.2	12000-27000

Modelo	Diámetro del molino	Longitud del molino (de brida a brida)	Volumen efectivo del molino	Capacidad máxima de carga de bolas	Potencia del motor	Capacidad de alimentación
Modelo	mm	mm	m³	t	kW	t/h
SAG-40×□	4000	1600-3600	19-42	15-30	310-700	40-90
SAG-45×□	4500	1800-4100	27-61	20-45	470-1060	60-140
SAG-50×□	5000	2000-4500	38-83	25-60	680-1600	90-200
SAG-55×□	5500	2200-5000	51-112	35-80	940-2200	120-280
SAG-58×□	5800	2400-5300	61-119	45-85	1200-2600	150-330
SAG-61×□	6100	2500-5500	70-151	50-105	1400-3100	180-390
SAG-64×□	6400	2600-5800	81-175	55-120	1700-3700	220-470
SAG-67×□	6700	2700-6100	93-203	65-140	1900-4300	240-540
SAG-70×□	7000	2800-6300	105-230	75-160	2200-4900	280-620
SAG-73×□	7300	3000-6600	123-264	85-185	2600-5700	330-720
SAG-80×□	8000	3200-7200	160-347	110-240	3500-7900	440-990
SAG-85×□	8500	3400-7700	192-420	135-295	4300-10000	540-1250
SAG-88×□	8800	3600-8000	219-467	155-325	5000-11100	630-1390
SAG-92×□	9200	3700-8300	247-532	170-370	5700-16000	720-2000
SAG-98×□	9800	4000-8900	304-649	210-455	7300-16100	920-2020
SAG-104×□	10400	4200-9400	361-774	250-540	8800-20000	1100-2500
SAG-110×□	11000	4400-9900	425-915	295-640	10600-24000	1300-3000
SAG-116×□	11600	4700-10500	506-1082	355-755	13000-28000	1600-3500
SAG-122×□	12200	4900-11000	585-1255	410-875	15300-32000	1900-4000
SAG-128×□	12800	5200-9200	685-1169	480-815	18000-32000	2300-4000
SAG-134×□	13420	5400-8800	785-1238	550-865	22000-34000	2800-4300

1. El diámetro del molino se refiere al diámetro interno de la carcasa del molino. La longitud efectiva de molienda se determina por el tamaño de los revestimientos de los extremos y la parrilla.
2. El tamaño de partícula de la alimentación no debe ser superior a 300mm.
3. La capacidad máxima de carga de bolas del molino SAG es del 15% de su volumen efectivo.
4. La velocidad de operación suele ser del 75% de la velocidad crítica del molino. El variador de frecuencia (VFD) permite ajustar la velocidad entre el 5% y el 15% de la velocidad nominal.
5. La capacidad de alimentación es adecuada para un diagrama de flujo SABC, con un índice de peso de caída JK (A × b) de 40 a 56.

Modelo	Diámetro del molino	Longitud del molino (de brida a brida)	Volumen efectivo del molino	Capacidad máxima de carga de bolas	Potencia del motor	Capacidad de alimentación
Modelo	mm	mm	m³	t	kW	t/h
MQY-09×□	900	1100-2100	0.6-1.2	1-2	10-20	1-2
MQY-12×□	1200	1500-2400	1.6-2.3	2-3	30-40	3-4
MQY-15×□	1500	1800-3000	2.8-4.6	4-7	50-90	5-9
MQY-21×□	2100	2600-4200	8-13	15-20	160-250	15-25
MQY-24×□	2400	2900-4800	12-20	20-35	230-380	25-40
MQY-27×□	2700	3300-5400	18-28	30-45	350-560	35-55
MQY-30×□	3000	3600-6000	24-40	40-65	500-800	52-80
MQY-32×□	3200	3900-6400	30-48	50-80	600-1000	60-100
MQY-36×□	3600	4400-7200	43-69	70-110	900-1500	91-150
MQY-40×□	4000	4800-8000	59-95	95-155	1300-2100	130-210
MQY-43×□	4300	5200-8600	74-119	120-195	1600-2700	160-270
MQY-45×□	4500	5400-9000	85-137	140-225	1900-3100	190-310
MQY-48×□	4800	5800-9600	104-167	170-270	2300-3800	230-380
MQY-50×□	5000	6000-10000	117-189	190-310	2600-4300	260-430
MQY-52×□	5200	6300-10400	133-213	215-345	3000-4900	300-490
MQY-55×□	5500	6600-11000	156-252	255-410	3600-5900	360-590
MQY-58×□	5800	7000-11600	185-297	300-485	4300-7000	430-700
MQY-60×□	6000	7200-12000	204-329	330-535	4700-7900	470-790
MQY-62×□	6200	7500-12400	227-363	370-590	5300-8700	530-870
MQY-64×□	6400	7700-12800	249-400	405-650	5900-9700	590-970
MQY-67×□	6700	8100-13400	287-460	465-750	6800-11300	680-1130
MQY-70×□	7000	8400-14000	326-526	530-855	7800-13000	780-1300
MQY-73×□	7300	8800-14600	372-598	605-975	9000-15000	900-1500
MQY-76×□	7600	9200-15200	422-676	685-1100	10400-17100	1040-1710
MQY-79×□	7900	9500-14500	472-700	770-1140	12000-18000	1200-1800
MQY-82×□	8200	9900-15000	531-782	865-1275	14000-21000	1400-2100
MQY-85×□	8500	10200-15000	588-844	955-1375	15000-22000	1500-2200
MQY-88×□	8800	10600-15500	656-935	1070-1520	17000-25000	1700-2500

1. El diámetro del molino se refiere al diámetro interno de la carcasa del molino, mientras que la longitud efectiva de molienda suele ser entre 150 y 200mm menor que la longitud brida a brida (F/F).
2. El tamaño de partícula de la alimentación no debe ser superior a 25mm.
3. La velocidad de operación suele ser el 75% de la velocidad crítica del molino.
4. La capacidad de alimentación es adecuada para un proceso SABC, con un índice de trabajo de Bond (BWi) de entre 9 y 15 kWh/t.

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MQ-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQ-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQ-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQ-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQ-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQ-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQ-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQ-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQ-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQ-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQ-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100
MQ-48×□	4800	5300-7900	89-132	178-265	14.2-15.8	2200-3300
MQ-50×□	5000	5500-8100	100-147	199-293	13.9-15.5	2600-3800
MQ-52×□	5200	5700-8300	112-163	224-326	13.6-15.2	3000-4300
MQ-55×□	5500	6000-8500	132-187	265-375	12.9-14.0	3700-5200

1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MQG-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQG-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQG-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQG-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQG-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQG-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQG-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQG-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQG-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQG-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQG-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MB-09×□	900	1400-2200	0.7-1.1	1.5-2.3	29.7-33.5	11-15
MB-12×□	1200	1800-2500	1.6-2.3	3.6-5.0	25.2-28.5	30-37
MB-15×□	1500	2100-3000	3.1-4.5	7-10	22.3-25.2	75-95
MB-21×□	2100	3000-3600	9.1-10.9	20-24	18.7-21.2	175-210
MB-27×□	2700	3600-4500	18.2-22.8	40-50	16.5-18.5	360-450
MB-32×□	3200	4500-5400	32.2-38.7	71-85	14.6-16.6	630-800
MB-36×□	3600	4500-6000	40.8-54.4	90-20	13.8-15.6	1000-1250
MB-40×□	4000	5000-6000	56.7-68.0	125-150	13.0-14.8	1250-1500
MB-43×□	4300	5000-6000	66.0-79.2	145-174	12.5-14.2	1400-1800
MB-45×□	4500	5000-6000	72.6-87.1	160-192	12.2-13.9	1600-2000
MB-47×□	4700	5500-6500	87.4-103.3	192-227	12.0-13.6	1800-2200

Casos de estudio

Los proyectos que hemos ejecutado a lo largo de los años son prueba de nuestra excelencia. CITIC HIC ha diseñado y suministrado seis molinos autógenos de Ø12,2m x 11m (28.000kW sin engranajes) y seis molinos de bolas de descarga por desbordamiento de Ø7,9 x 13,6m (2 x 9.000kW con engranajes) para el proyecto Sino Iron en Australia. Para el proyecto de cobre de Zijin Mining Heilongjiang Duobao Mountain, nos hicimos cargo de la fabricación y suministro de molinos semiautógenos (SAG) de Ø11 x 6,4m (2 x 9000kW) y un molino de bolas de descarga de desbordamiento de Ø7,9 x 13,6m (2 x 9000kW), que actualmente están funcionando in problema alguno.

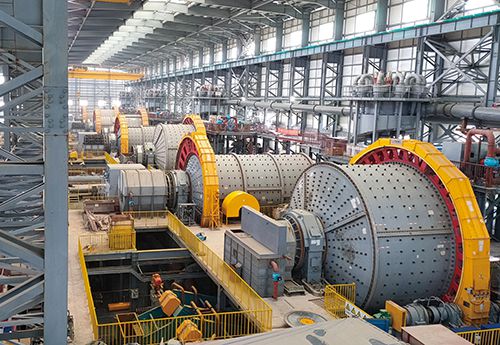

Proyecto de minería de cobre Yulong de Western Mining Group en el Tíbet
(Altitud 4660m 60,000t/d)

4 molinos semiautógenos SAG, Ø8.8×4.8m
4 molinos de bolas de descarga de desbordamiento, Ø6.2×10.5m

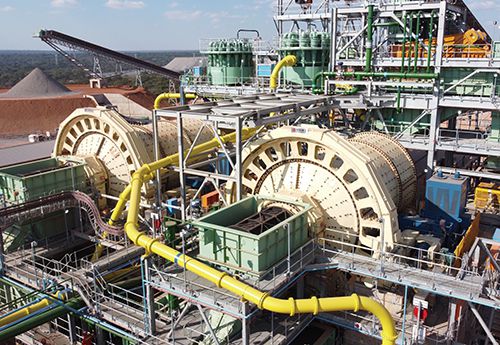

Mina de cobre Kamoa-Kukula Fase I y II, Rwpública Democrática del Congo
(11,400t/d)

2 molinos de bolas de descarga de desbordamiento, Ø6.1×9.75m

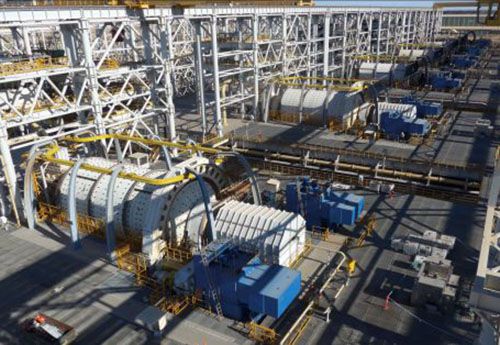

Proyecto Sino Iron en Australia (240,000t/d)

6 molinos de bolas de descarga de desbordamiento, Ø7.9m×13.6m

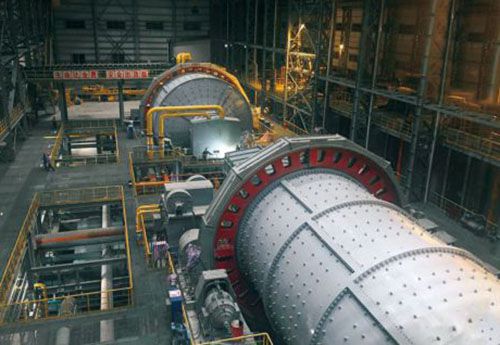

Proyecto de minería de oro y cobre de Zijing Mining (45.000t/d)

1 molino semiautógeno SAG, Ø11×5.4m
1 molinos de bolas de descarga de desbordamiento, Ø7.9×13.6m

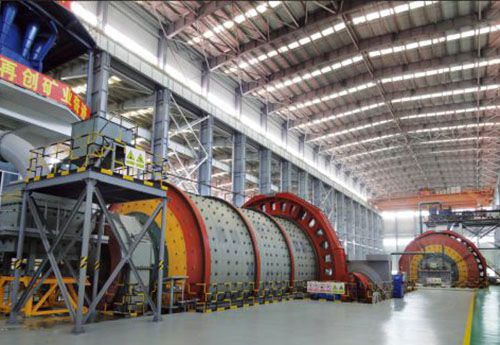

Proyecto Minero del Grupo Nacional de Oro de China en Mongolia Interior

Proyecto Minero de Cobre-molibdeno de Wunugetushan Fase II (42,000t/d)
1 molino semiautógeno SAG, Ø11×5.4m
1 molinos de bolas de descarga de desbordamiento, Ø7.9×13.6m

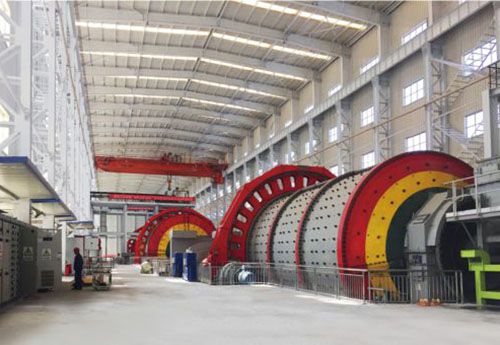

Corporación Grupo Nacional de Oro de China, Tibet Huatailong

Proyecto minero de cobre-polimetálica de Jiama Fase II (40,000t/d)
2 molinos semiautógeno SAG, Ø10.37×5.19m
2 molinos de bolas de descarga de desbordamiento, Ø7.32×12.50m

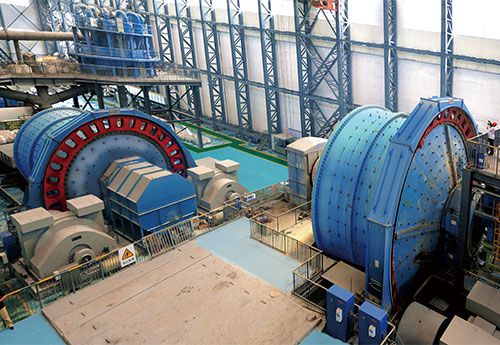

Proyecto Minero de Molibdeno del Grupo JDC (20,000t/d)

1 molino semiautógeno SAG Ø10.37×5.19m
1 molinos de bolas de descarga de desbordamiento, Ø7.32×12m

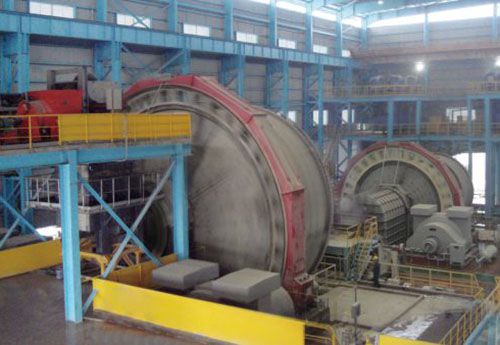

Proyecto de Mina de Cobre Dexing de la Corporación de Cobre de Jiangxi (22,500t/d)

1 molino semiautógeno SAG Ø10.37×5.19m
1 molinos de bolas de descarga de desbordamiento, Ø7.32×10.68m

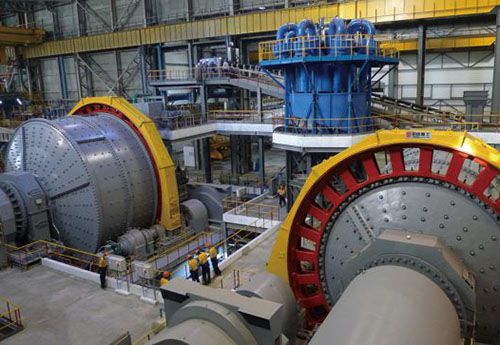

Proyecto Minero de Cobre de la Empresa Minera Mongola Erdenet (20,000t/d)

1 molino semiautógeno SAG Ø9.75×4.88m
1 molinos de bolas de descarga de desbordamiento, Ø6.71×9.75m

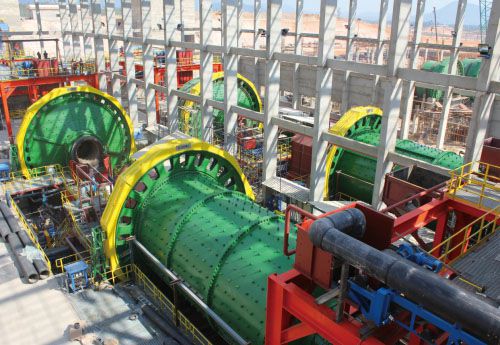

Proyecto Minero de Oro KSO del Grupo Phonesack en Laos (83,000t/d)

6 molinos semiautógeno SAG, Ø8.8×4.8m
1 molino semiautógeno, Ø8.8×5.5m
6 molinos de bolas de descarga de desbordamiento, Ø6.2×11.5m

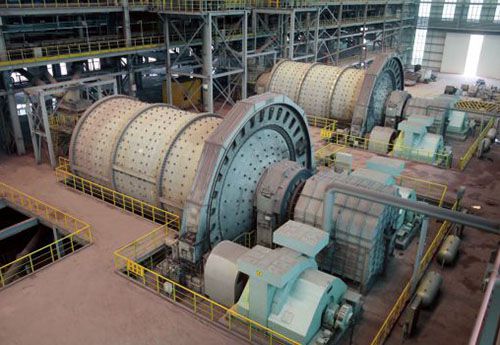

Proyecto Minero de Hierro Yuanjiacun del Grupo TISCO (70,000t/d)

3 molinos de bolas de descarga de desbordamiento, Ø7.32×11.28m
3 molinos de bolas de descarga de desbordamiento, Ø7.32×12.50m

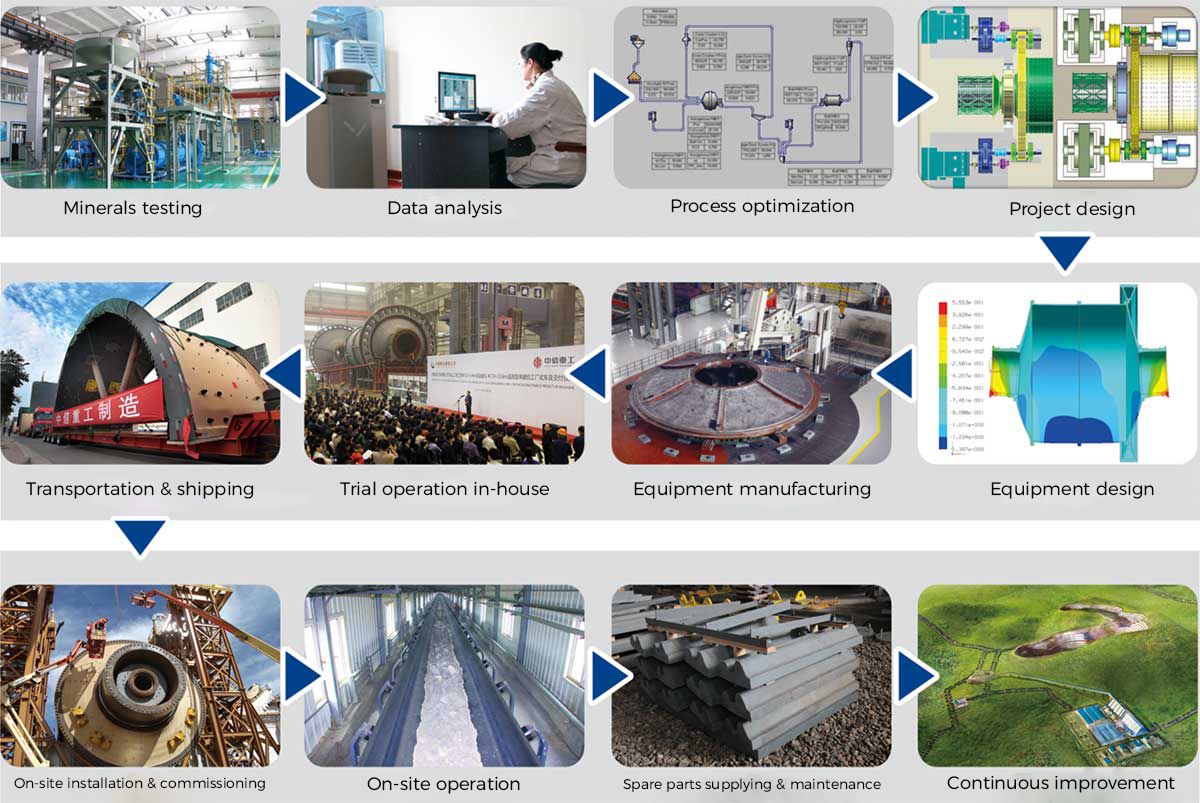

Soluciones integrales para molienda de minerales

¿Por qué elegir los molinos fabricados por CITIC HIC?

Excelente rentabilidad
Los molinos fabricados por CITIC HIC son reconocidos como productos únicos, líderes en la industria manufacturera china. CITIC HIC es responsable de establecer los estándares nacionales para los molinos semiautógenos (SAG) y los molinos de bolas, respaldados por una sólida base de datos, tecnología de proceso optimizada, conceptos de diseño modernos y una experiencia de 60 años en el desarrollo y el fomento de tecnología innovadora.
Alta tasa de funcionamiento
Nuestros productos se caracterizan por su larga vida útil; la durabilidad de nuestros equipos se basa en el uso de normas internacionales, materiales de alta calidad y tecnología de procesamiento avanzada.
Procesos respetuosos con el medio ambiente y con bajas emisiones de carbono
La tecnología de control inteligente y los materiales resistentes al desgaste de larga duración garantizan operaciones con bajas emisiones de carbono y respetuosas con el medio ambiente.
Servicios integrales
Nuestra red de servicio se extiende por todo el mundo, y nuestro equipo de servicio de profesionales experimentados es confiable y está dispuesto a ayudarlo a encontrar el equipo que mejor se adecúe a sus requerimientos. Tenemos la capacidad responder rápidamente a las necesidades de los clientes y brindarles servicios integrales para garantizar el buen funcionamiento de la máquina a través de monitoreo y diagnóstico en línea, actualizaciones de productos y mejora continua de procesos.
