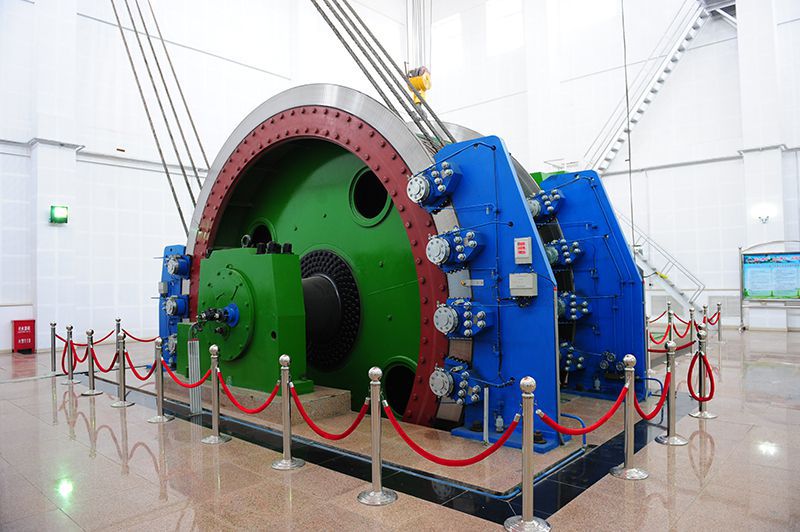

Como fabricantes y proveedores con vasta experiencia a nivel mundial en equipos de procesamiento de minerales, CITIC Heavy Industries tiene más de 60 años de experiencia en la ingeniería y fabricación de equipos de elevación/izaje de minas (también conocidos como sistemas de izaje minero o winches mineros). Los más de 7,000 sistemas de elevación de minas que producimos son prueba de nuestro profundo conocimiento en la estructura del sistema de izaje, además tenemos la capacidad de brindar soluciones de elevación o izaje en minas seguras, confiables y energéticamente eficientes para nuestros clientes a nivel mundial.
Los winches mineros de CITIC HIC están disponbles en rangos de diámetros Ø1,3 - Ø6,5m

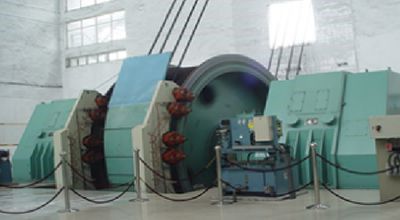

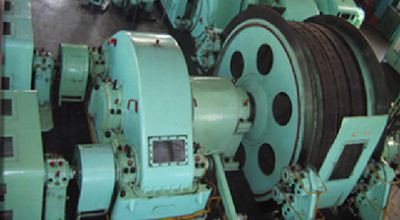

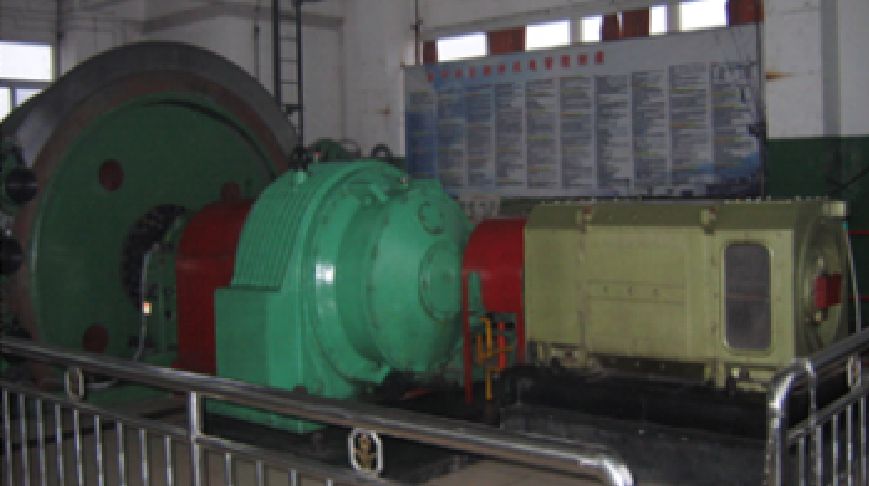

Múltiples opciones para transmisiones de winches mineros.

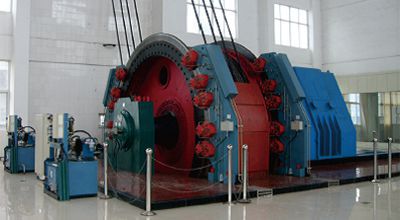

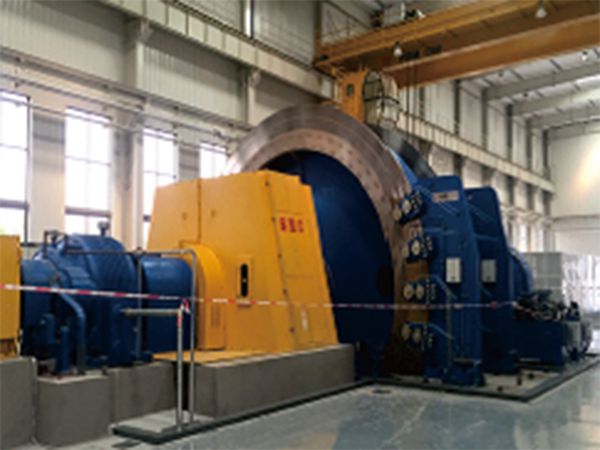

Desde el año 2000, CITIC Heavy Industries ha producido más de 200 sets de winches mineros de más de 4,5 m de diámetro y más de 16 sets de winches mineros con capacidad de izaje de más de 1000m de profundidad, de los cuales, el winche de minería de fricción de cable múltiple de Ø6.5m es el winche minero más grande a nivel nacional.

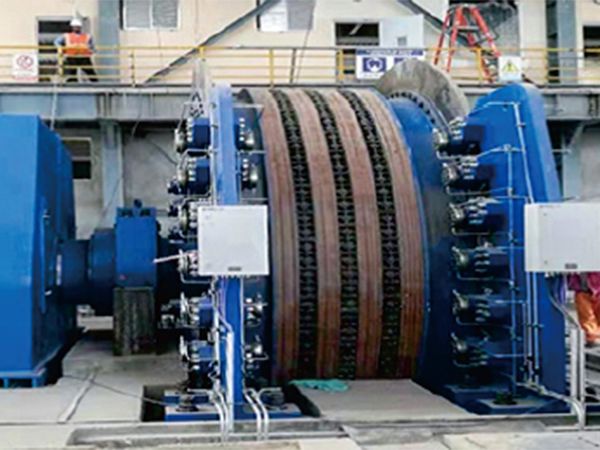

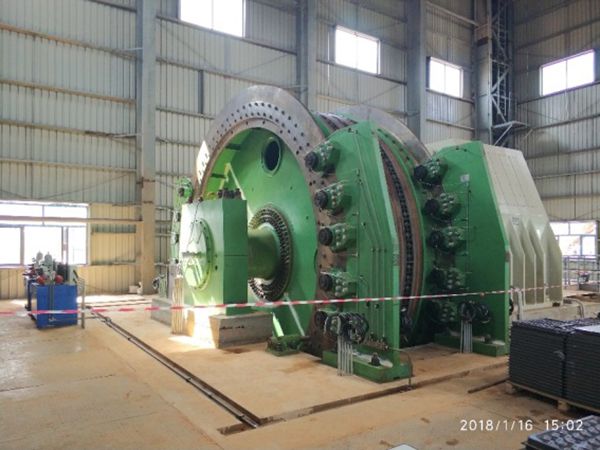

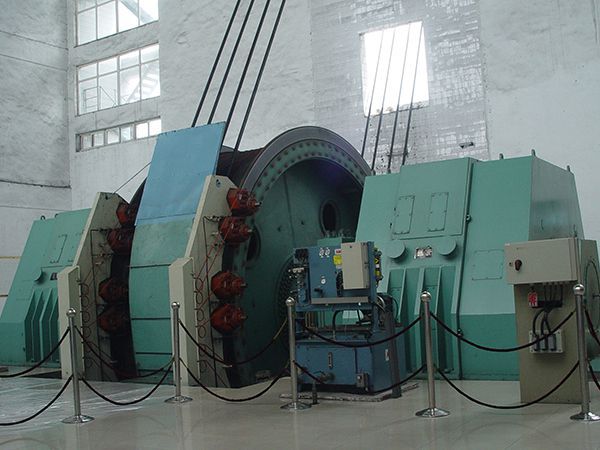

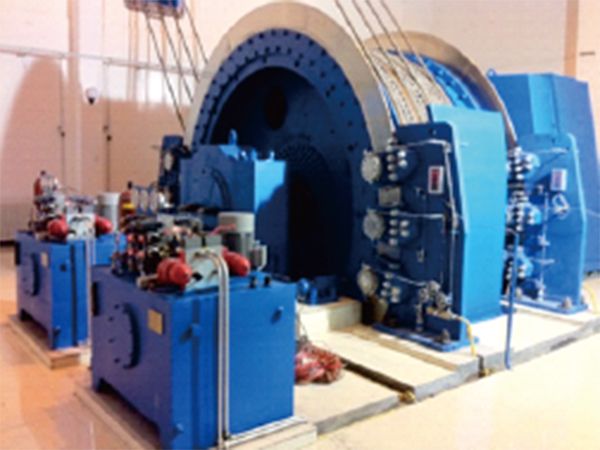

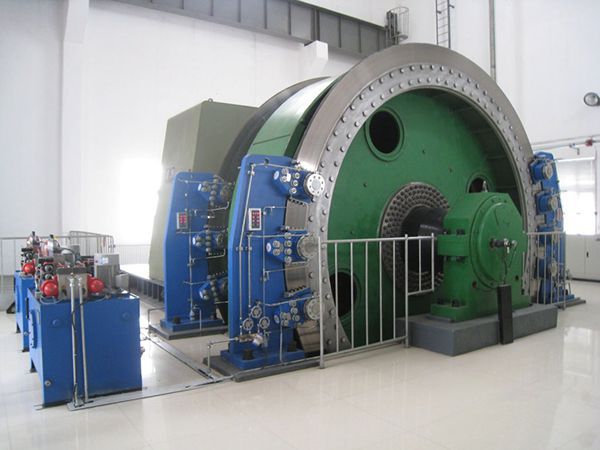

Modelo | Diámetro de la rueda de fricción | Coeficiente de fricción | Cable de acero | Velocidad máx. de izaje | Diámetro de polea principal | Modelo del reductor | Parte giratoria | Peso de desplazamiento de polea principal | Dimensiones | ||||
Tensión estática diferencial máx. | Tensión estática máx. | Diámetro máx. | Espaciado | con reductor | sin reductor | Peso de desplazamiento (excluyendo motor y rueda guía) | |||||||
m | kN | kN | mm | mm | m/s | m/s | m | t | t | m | |||
JKMD-1.6×4 Ⅰ | 1.60 | 0.25 | 30 | 105 | 16 | 250 | 8.0 | - | 1.60 | ZZDP560 | 2.8 | 2×1.56 | 5.2×3.3×2.2 |
JKMD-1.85×4 Ⅰ | 1.85 | 45 | 155 | 20 | 10.0 | 16.0 | 1.85 | ZZDP710 | 6.2 | 2×2.1 | 6.2×3.8×2.5 | ||
JKMD-2×4 Ⅰ | 2.00 | 55 | 180 | 22 | 2.00 | 6.3 | 2×2.5 | 6.6×3.9×2.7 | |||||
JKMD-2.25×2 Ⅰ | 2.25 | 40 | 115 | 24 | 300 | 2.25 | ZZDP630 | 5.6 | 2×1.9 | 5.5×4.2×2.8 | |||
JKMD-2.25×4 Ⅰ | 65 | 215 | ZZDP800 | 6.3 | 2×2.6 | 6.8×4.2×2.8 | |||||||
JKMD-2.8×4 Ⅰ | 2.80 | 100 | 335 | 30 | 15.0 | 2.80 | ZZDP1000 | 10.8 | 2×3.4 | 7.5×4.8×2.65 | |||
JKMD-2.8×4 Ⅲ | - | 8.5 | 4.7×4.8×2.65 | ||||||||||
JKMD-3×4 Ⅰ | 3.00 | 140 | 450 | 32 | 3.00 | ZZDP1120 | 15.5 | 2×3.7 | 8.6×4.95×3.7 | ||||
JKMD-3×4 Ⅲ | - | 8.8 | 4.7×4.95×3.7 | ||||||||||
JKMD-3.25×4 Ⅰ | 3.25 | 160 | 520 | 36 | 3.25 | ZZDP1250 | 14.8 | 2×4.0 | 8.5×5.0×3.8 | ||||
JKMD-3.25×4 Ⅲ | - | 12.0 | 5.5×5.4×3.9 | ||||||||||
JKMD-3.5×4 Ⅰ | 3.50 | 180 | 570 | 38 | 3.50 | ZZDP1250 | 15.5 | 2×6.0 | 8.2×5.4×4.2 | ||||
JKMD-3.5×4 Ⅲ | - | 14.0 | 5.6×5.6×4.2 | ||||||||||
JKMD-4×4 Ⅰ | 4.00 | 270 | 770 | 44 | 350 | 4.00 | 23.6 | 2×8.9 | 10.5×6×4.7 | ||||
JKMD-4×4 Ⅲ | 20.5 | 6.0×4.7×4.7 | |||||||||||
JKMD-4.5×4 Ⅲ | 4.50 | 340 | 980 | 50 | 4.50 | 28.0 | 2×10.6 | 6.2×5.3×5.3 | |||||
JKMD-5×4 Ⅲ | 5.00 | 400 | 1250 | 54 | 5.00 | 30.0 | 2×14.0 | 6.3×5.7×5.7 | |||||
JKMD-5.5×4 Ⅲ | 5.50 | 450 | 1450 | 60 | 5.50 | 36.7 | 2×16.4 | 6.5×6.1×6.1 | |||||
JKMD-5.5×4 Ⅳ | 2×17.0 | 8.5×6.1×6.1 | |||||||||||
JKMD-5.7×4 Ⅳ | 5.70 | 470 | 1550 | 62 | 5.70 | 55.0 | 2×22.5 | 8.5×6.3×6.3 | |||||
JKMD-6×4 Ⅲ | 6.00 | 500 | 1650 | 64 | 6.00 | 42.5 | 2×23.0 | 6.5×6.6×6.6 | |||||
JKMD-6×4 Ⅳ | 60.0 | 9.0×6.6×6.6 | |||||||||||
JKMD-6.2×4 Ⅲ | 6.20 | 1700 | 66 | 6.20 | 45.5 | 2×23.5 | 6.5×6.8×6.8 |
Modelo | Diámetro de la rueda de fricción m | Coeficiente de fricción | Cable de acero | Velocidad máx. de izaje | Diámetro de la rueda guía | Modelo del reductor | Peso de desplazamiento de la parte giratoria (excluyendo el motor y la rueda guía) | Peso de desplazamiento de la rueda guía | Dimensiones | |||||
Tensión estática diferencial máx. | Tensión estática máx. | Diámetro máx. | Espaciado | |||||||||||
con rueda guía | sin rueda guía | con reductor | sin reductor | |||||||||||
kN | kN | mm | mm | m/s | m | t | t | m | ||||||
JKM-1.3×4 I | 1.3 | 0.25 | 30 | — | 105 | 16 | 200 | 5 | 16 | — | ZZDP560 | 2.86 | — | 5×3.2×1.83 |
JKM-1.6×4 I | 1.6 | 40 | — | 150 | 20 | 8 | 4 | 6.4×3.6×2.1 | ||||||
JKM-1.85×4 I | 1.85 | 45/50 | 150 | 165 | 22 | 10 | 1.85 | ZZDP710 | 5.8 | 1.4 | 6.7×3.7×2.5 | |||
JKM-2×4 I | 2 | 55 | 180 | 2 | 6.1 | 1.45 | 6×3.8×2.64 | |||||||
JKM-2×5 I | 55 | 230 | 24 | 2 | 6.5 | 2.2 | 6.2×3.8×2.64 | |||||||
JKM-2.25×2 I | 2.25 | 30 | 105 | 300 | 2.25 | ZZDP 560 | 4.5 | 1.35 | 4.08×4.1×2.8 | |||||
JKM-2.25×4 I | 65 | 215 | 200 | ZZDP 800 | 6.2 | 1.5 | 6.3×4.2×2.8 | |||||||
JKM-2.8×4 I | 2.8 | 100 | 335 | 30 | 250 | 15 | 2.8 | ZZDP1000 | 9.5 | 2.65 | 7.5×4.8×3.6 | |||
JKM-2.8× 4Ⅲ | — | 9.7 | 2.8 | 5×4.9×3.6 | ||||||||||
JKM-2.8×6Ⅰ | 160 | 520 | ZZDP1120 | 11.6 | 3.7 | 8.5×4.9×3.4 | ||||||||
JKM-2.8× 6Ⅲ | — | 12 | 6×4.9×3.4 | |||||||||||
JKM-3×4Ⅰ | 3 | 140 | 450 | 32 | 300 | 3 | ZZDP1120 | 15.5 | 4.5 | 8.6×4.95×3.7 | ||||
JKM-3×4Ⅰ | — | 12.5 | 4.8 | 5×5.1×3.7 | ||||||||||
JKM-3.25×4Ⅰ | 3.25 | 160 | 520 | 36 | 3.25 | ZZDP1250 | 13.8 | 5 | 8.5×5.2×4.1 | |||||
JKM-3.25×4Ⅲ | — | 12.5 | 5.3×5.2×4.1 | |||||||||||
JKM-3.5×4Ⅰ | 3.5 | 180 | 570 | 38 | 3.5 | ZZDP1250 | 15.2 | 5.2 | 8.5×5.4×4.2 | |||||
JKM-3.5× 4Ⅲ | — | 14.2 | 5.5×5.4×4.2 | |||||||||||
JKM-3.5× 6Ⅲ | 270 | 860 | — | 21.1 | 6.5 | 7×5.4×4.2 | ||||||||
JKM-4×4Ⅰ | 4 | 770 | 44 | 4 | 23.5 | 5.6 | 10.5×4.7×4.7 | |||||||
JKM-4× 4Ⅲ | 20.2 | 5.8×4.7×4.7 | ||||||||||||
JKM-4× 6Ⅲ | 340 | 1200 | 27.5 | 7.5 | 6.5×4.7×4.7 | |||||||||
JKM-4.5× 4Ⅲ | 4.5 | 980 | 50 | 4.5 | 28.1 | 7.7 | 6.1×5.3×5.3 | |||||||
JKM-4.5×6Ⅲ | 440 | 1450 | 33.3 | 11.9 | 6.5×5.3×5.3 | |||||||||
JKM-4.5×6Ⅳ | 34.1 | 8.6×5.3×5.3 | ||||||||||||
JKM-4.6× 6Ⅲ | 4.6 | 1500 | 52 | 4.6 | 35.2 | 13 | 6.5×5.4×5.4 | |||||||
JKM-4.6×6Ⅳ | 36 | 8.6×5.4×5.4 | ||||||||||||
JKM-5× 4Ⅲ | 5 | 400 | 1500 | 54 | 5 | 30.5 | 14.1 | 6.1×5.8×5.8 | ||||||
JKM-5× 6Ⅲ | 500 | 1650 | 38.1 | 16.2 | 6.5×5.8×5.8 | |||||||||
JKM-5×6Ⅳ | 40.1 | 8.6×5.8×5.8 | ||||||||||||
JKM-5.5× 4Ⅲ | 5.5 | 1500 | 60 | 350 | 5.5 | 40 | 15.2 | 7.2×6.3×6.3 | ||||||
JKM-5.5×4Ⅳ | 42.5 | 9.4×6.3×6.3 | ||||||||||||
JKM-5.5× 6Ⅲ | 600 | 2000 | 50.5 | 18.6 | 8.2×6.3×6.3 | |||||||||
JKM-5.5×6Ⅳ | 54 | 10.5×6.3×6.3 |
Notas
1. Los parámetros de la tabla anterior son sólo para referenciales
2. La relación de transmisión nominal del reductor debe ser preferiblemente de 7.35, 10.5 y 11.5.
Modelo | Tambor | Cable de acero | Altura máxima de elevación o longitud inclinada | Velocidad máx. de izaje | Reducer | Velocidad del motor (menor que) | Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) | Dimensiones | ||||||
Cantidad | Diámetro | Ancho | Tensión estática máx. | Diámetro máx. | Bobinado de una sola capa | Bobinado de dos capas | Bobinado de tres capas | Modelo | Relación de transmisión del reductor recomendable | |||||
m | kN | mm | m | m/s | r/min | kg | m | |||||||
JK-2×1.5 | 1 | 2 | 1.5 | 60 | 25 | 295 | 586 | 914 | 5.2 | ZZL710 | 20 | 1000 | 6600 | Ø2.6×7.2 |
JK-2×1.8 | 1.8 | 366 | 730 | 1132 | 31.5 | 7200 | Ø2.6×8 | |||||||
JK-2.5×2 | 2.5 | 2 | 90 | 31 | 403 | 802 | 1245 | 4.9 | XL-30 | 20 | 750 | 14900 | Ø3.1×8.3 | |
31.5 | ||||||||||||||
JK-2.5×2.3 | 2.3 | 473 | 944 | 1460 | 20 | 14500 | Ø3.1×8.6 | |||||||
31.5 | ||||||||||||||
JK-3×2.2 | 3 | 2.2 | 130 | 37 | 447 | 887 | 1378 | 5.9 | ZZL1000 | 20 | 19000 | Ø3.6×9.6 | ||
31.5 | ||||||||||||||
JK-3×2.5 | 2.5 | 518 | 1030 | 1595 | 20 | 19600 | Ø3.6×10.2 | |||||||
31.5 | ||||||||||||||
JK-3.5×2.5 | 3.5 | 2.5 | 170 | 43 | 513 | 1017 | — | 6.9 | ZZL1250 | 20 | 30000 | Ø4.15×10.2 | ||
31.5 | ||||||||||||||
JK-3.5×2.8 | 2.8 | 584 | 1161 | 20 | 31000 | Ø4.15×11 | ||||||||
31.5 | ||||||||||||||
JK-4×2.7 | 4 | 2.7 | 245 | 48 | 568 | 1124 | 6.3 | ZZ L 1400 | 20 | 600 | 35000 | Ø4.6×12 | ||
31.5 | ||||||||||||||
JK-4.5×3 |
4.5 | 3 | 280 | 56 | 610 | 1207 | 7 | ZZ L 1600 | 20 | 38000 | Ø4.9x15.5 | |||
31.5 | ||||||||||||||
20 | ||||||||||||||
31.5 |
Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.
Modelo | Tambor | Cable de acero | Altura máxima de elevación o longitud inclinada | Velocidad máx. de izaje | Reducer | Velocidad del motor (menor que) | Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) | Dimensiones | ||||||||
Cantidad | Diámetro | Ancho | Distancia entre dos tambores | Tensión estática máx. | Tensión estática diferencial máx. | Diámetro máx. | Bobinado de una sola capa | Bobinado de dos capas | Bobinado de tres capas | Modelo | Relación de transmisión del reductor recomendable | |||||
m | mm | kN | mm | m | m/s | r/min | kg | m | ||||||||
2JK-2×1 | 2 | 2 | 1 | 1090 | 60 | 40 | 25 | 177 | 346 | 550 | 7 | ZZDP630B,ZZL630 | 11.2,20/31.5 | 750 | 9740 | Ø2.6×8.2 |
2JK-2×1.25 | 1.3 | 1340 | 236 | 467 | 733 | 10000 | Ø2.6×8.5 | |||||||||
2JK-2.5×1.2 | 2.5 | 1.2 | 1290 | 90 | 55 | 31 | 215 | 422 | 670 | 8.8 | ZZDP710,ZZL710 | 11.2,20/31.5 | 14000 | Ø3.1×9.2 | ||
2JK-2.5×1.5 | 1.5 | 1590 | 286 | 564 | 885 | 14700 | Ø3.1×9.5 | |||||||||
2JK-3×1.5 | 3 | 130 | 80 | 37 | 282 | 553 | 873 | 10.5 | ZZDP900A,XL-30 | 11.2,20/31.5 | 23000 | Ø3.6×9.5 | ||||
2JK-3×1.8 | 1.8 | 1890 | 353 | 697 | 1090 | 23500, 23800 | Ø3.6×10.5, Ø3.6×10 | |||||||||
2JK-3.5×1.7 | 3.5 | 1.7 | 1790 | 170 | 115 | 43 | 324 | 635 | - | 12.6 | ZZDP1000A,ZZL1000 | 11.2,20 | 27000 | Ø4.1×12 | ||
2JK-3.5×2.1 | 2.1 | 2190 | 419 | 823 | 28000 | Ø4.1×13.5 | ||||||||||
2JK-4×2.1 | 4 | 245 | 165 | 50 | 423 | 831 | 11.2 | ZZDP1250,ZZL1250 | 11.2,20 | 600 | 41000 | Ø4.5×13 | ||||
2JK-5×2.3 | 5 | 2.3 | 2390 | 350 | 230 | 62 | 458 | 895 | 14 | ZZDP1600,ZZL1600 | 65000 | Ø5.6×20.5 | ||||
2JK-6×2.5 | 6 | 2.5 | 2590 | 500 | 320 | 75 | 472 | 920 | ZZDP1800,ZZL1800 | 11.2,20 | 500 | 95000 | Ø6.8×20.5 |
Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.
Modelo | Tambor | Cable de acero | Altura máxima de elevación o longitud inclinada | Velocidad máx. de izaje | Relación de transmisión del reductor | Velocidad del motor | ||||||
Cantidad | Diámetro | Ancho | Tensión estática diferencial máx. | Tensión estática diferencial máx. | Diámetro máx. | Bobinado de una sola capa | Bobinado de dos capas | Bobinado de tres capas | ||||
m | kN | kN | mm | m | m/s | r/min | ||||||
JK Z-2.8×2.2 | 1 | 2.8 | 2.2 | 185 | 185 | 40 | 380 | 795 | 1250 | 5.68 | 15.5 | 600 |
JK Z-3.2× 3 | 3.2 | 3 | 200 | 200 | 42 | 590 | 1230 | 1920 | 6.48 | |||
JK Z-3.6× 3 | 3.6 | 220 | 220 | 44 | 640 | 1320 | 2060 | 7.29 | ||||
JK Z-4× 3 | 4 | 270 | 270 | 48 | 650 | 1340 | 2100 | 7.39 | 17 | |||
JK Z-4× 3.5 | 3.5 | 290 | 290 | 50 | 740 | 1530 | 2380 | 7.85 | 16 | |||
JK Z-4.5×3.7 | 4.5 | 3.7 | 360 | 360 | 56 | 790 | 1630 | 2530 | 7.94 | 17.8 | ||
JK Z-5× 4 | 5 | 4 | 410 | 410 | 62 | 860 | 1770 | 2760 | 7.85 | 20 | ||
JK Z-5.5× 5 | 5.5 | 5 | 500 | 500 | 68 | 1100 | 2200 | 3500 | 8.64 | |||
2JKZ-3×1.8 | 2 | 3 | 1.8 | 185 | 155 | 40 | 330 | 670 | 1070 | 6.08 | 15.5 | |
2JKZ-3.6×1.85 | 3.6 | 1.85 | 200 | 180 | 42 | 380 | 800 | 1270 | 7.29 | |||
2JKZ-4×2.65 | 4 | 2.65 | 290 | 255 | 50 | 540 | 1100 | 1760 | 8.1 | |||
2JKZ-5× 3 | 5 | 3 | 410 | 290 | 62 | 620 | 1290 | 2020 | 7.85 | 20 | ||
2JKZ-5.5× 4 | 5.5 | 4 | 500 | 410 | 68 | 860 | 1780 | 2770 | 8.64 |
Modelo | Tambor | Cable de acero | Altura máxima de elevación o longitud inclinada | Velocidad máx. de izaje | Reducer | Velocidad del motor (menor que) | Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) | Dimensiones | |||||||
Cantidad | Diámetro | Ancho | Tensión estática máx. | Tensión estática diferencial máx. | Diámetro máx. | Bobinado de una sola capa | Bobinado de dos capas | Bobinado de tres capas | Modelo | Relación de transmisión del reductor recomendable | |||||
m | kN | kN | mm | m | m | m/s | r/mⅠn | kg | m | ||||||
JTPB-1.6×1.2P | 1 | 1.6 | 1.2 | 45 | 45 | 26 | 162 | 378 | 600 | 4 | ZZL560 | 20 | 1000 | 4500 | Ø2×4.3 |
31.5 | |||||||||||||||
JTPB-1.6×1.5P | 1.5 | 216 | 487 | 766 | 20 | Ø2×5.3 | |||||||||
31.5 | |||||||||||||||
2JTPB-1.6×0.9P | 2 | 0.9 | 30 | 108 | 169 | 434 | 20 | 3900 | Ø2×6.3 | ||||||
31.5 | |||||||||||||||
2JTPB-1.6×1.2P | 1.2 | 162 | 378 | 600 | 20 | Ø2×7.3 | |||||||||
31.5 | |||||||||||||||
JKB-2×1.5P | 1 | 2 | 1.5 | 62 | 62 | 32 | 493 | 5.2 | ZZL710 | 20 | 6600 | Ø2.6×7.2 | |||
244 | 774 | 31.5 | |||||||||||||
JKB-2×1.8P | 1.8 | 299 | 604 | 942 | 20 | 7200 | P2.6×8 | ||||||||
31.5 | |||||||||||||||
JKB-2.5×2P | 2.5 | 2 | 83 | 83 | 40 | 329 | 665 | 1041 | 5 | ×L-30 | 20 | 750 | 14000 | Ø2.9×8.3 | |
31.5 | |||||||||||||||
JKB-2.5×2.3P | 2.3 | 366 | 776 | 1210 | 20 | 14500 | Ø2.9×9 | ||||||||
31.5 | |||||||||||||||
JKB-3×2.2P | 3 | 2.2 | 135 | 135 | 50 | 348 | 703 | 1106 | 6 | ZZL1000 | 20 | 19000 | Ø3.4×9.6 | ||
ZZL1000A | 31.5 | ||||||||||||||
JKB-3× 2.5P | 2.5 | 396 | 810 | 1250 | ZZL1000 | 20 | 19600 | Ø3.4×10.2 | |||||||
ZZL1000A | 31.5 | ||||||||||||||
2JKB-2×1P | 2 | 2 | 1 | 62 | 40 | 32 | 153 | 308 | 494 | 7 | ZZDP630B | 11.2 | 9740 | Ø2.6×8.2 | |
ZZL630 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-21.25P | 1.25 | 199 | 401 | 634 | ZZDP630B | 11.2 | 10000 | Ø2.6×8.5 | |||||||
ZZL630 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-2.51.2P | 2.5 | 1.2 | 83 | 65 | 40 | 183 | 369 | 591 | 8.8 | ZZDP710 | 11.2 | 14000 | Ø3×9.2 | ||
ZZL710 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-2.5*1.5P | 1.5 | 238 | 480 | 760 | ZZDP710 | 20 | |||||||||
ZZL710 | 31.5 | 14700 | Ø3×9.5 | ||||||||||||
2JKB-3×1.5P | 3 | 135 | 90 | 50 | 224 | 450 | 722 | 10.5 | ZZDP900A | 11.2 | 23000 | Ø3.6×9.5 | |||
×L-30 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-3× 1.8P | 1.8 | 277 | 558 | 886 | ZZDP900A | 11.2 | 23500 | Ø3.6×10.5 | |||||||
20 | |||||||||||||||
×L-30 | 31.5 | ||||||||||||||
2JKB-3.5× 1.7P | 3.5 | 1.7 | 170 | 115 | 303 | 608 | 966 | 12.3 | ZZL1000 | 11.2 | 27000 | Ø4.1×12 | |||
ZZL1000A | 20 | ||||||||||||||
2JKB-3.5× 2.1P | 2.1 | 386 | 776 | 1221 | ZZL1000 | 11.2 | 27800 | Ø4.1×13.5 | |||||||
ZZL1000A | 20 |
Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.
Modelo | Tambor | Altura máx. de elevación/izaje (cuando el cable de acero tiene diámetro máx.) | Cable de acero | Velocidad máx. de izaje | Potencia del motor principal | Presión max. del sistema hidráulico | ||||||||
Cantidad | Diámetro | Ancho | Bobinado de una sola capa | Bobinado de dos capas | Bobinado de tres capas | Tensión estática máx. | Tensión estática diferencial máx. | Diámetro máx. | Resistencia mínima a la rotura | |||||
Carga de personas | Carga de artículos | |||||||||||||
pc | mm | m | kN | kN | mm | kN | kN | m/s | kw | MPa | ||||
JKYB-4×3J | 1 | 4000 | 3000 | 653 | 1344 | 2101 | 180 | 180 | 48 | 1620 | 1170 | ≤5 | ≤1200 | 32 |
JKYB-4× 3.5J | 3500 | 776 | 1593 | 2478 | ||||||||||
2JKYB-4× 2.1J | 2 | 2100 | 431 | 896 | 1422 | 120 | ||||||||
2JKYB-4×2.5J | 2500 | 529 | 1095 | 1724 | ||||||||||
JKYB-3.5× 2.5J | 1 | 3500 | 2500 | 505 | 1048 | 1647 | 150 | 150 | 44 | 1350 | 975 | ≤5 | ≤1000 | |
JKYB-3.5×2.8J | 2800 | 575 | 1190 | 1862 | ||||||||||
JKYB-3.5×3J | 3000 | 622 | 1284 | 2005 | ||||||||||
2JKYB-3.5×1.7J | 2 | 1700 | 318 | 670 | 1074 | 100 | ||||||||
2JKYB-3.5×2.1J | 2100 | 412 | 859 | 1360 | ||||||||||
2JKYB-3.5×2.5J | 2500 | 505 | 1048 | 1647 | ||||||||||
JKYB-3×2.2J | 1 | 3000 | 2200 | 445 | 928 | 1459 | 120 | 120 | 38 | 1080 | 780 | ≤4.5 | ≤800 | |
JKYB-3×2.5J | 2500 | 516 | 1071 | 1676 | ||||||||||
JKYB-3× 2.8J | 2800 | 587 | 1214 | 1893 | ||||||||||
2JKYB-3× 1.5J | 2 | 1500 | 281 | 595 | 954 | 80-120 | ||||||||
2JKYB-3× 1.8J | 1800 | 351 | 738 | 1171 | ||||||||||
2JKYB-3×2J | 2000 | 398 | 833 | 1315 | ||||||||||
JKYB-2.8×2J | 1 | 2800 | 2000 | 339 | 715 | 1135 | 130 | 130 | 40 | 1170 | 845 | ≤4 | ≤800 | |
JKYB-2.8×2.3J | 2300 | 401 | 839 | 1324 | ||||||||||
JKYB-2.8×2.5J | 2500 | 442 | 922 | 1449 | ||||||||||
2JKYB-2.8×1.2J | 2 | 1200 | 176 | 384 | 632 | 85-130 | ≤600 | |||||||
2JKYB-2.8×1.5J | 1500 | 237 | 508 | 821 | ||||||||||
JKYB-2.52J | 1 | 2500 | 2000 | 359 | 754 | 1191 | 90 | 90 | 34 | 810 | 585 | ≤400 | ||
JKYB-2.5×2.3J | 2300 | 423 | 883 | 1386 | ||||||||||
JKYB-2.5× 2.5J | 2500 | 465 | 969 | 1516 | ||||||||||
2JKYB-2.5×1.2J | 2 | 1200 | 189 | 411 | 670 | 55-90 | ≤280 | |||||||
2JKYB-2.5× 1.5J | 1500 | 253 | 540 | 865 | ||||||||||
2JKYB-2.5×2J | 2000 | 359 | 754 | 1191 | ||||||||||
JKYB-2× 1.5J | 1 | 2000 | 1500 | 255 | 546 | 869 | 60 | 28 | 540 | 390 | ≤3.5 | ≤280 | ||
JKYB-2×1.8J | 1800 | 318 | 672 | 1062 | 60 | |||||||||
2JKYB-2×1J | 2 | 1000 | 151 | 334 | 547 | 40-60 | ≤200 | |||||||
2JKYB-2× 1.25J | 1250 | |||||||||||||
203 | 440 | 708 | ||||||||||||
JT YB-1.6× 1.2J | 1 | 1600 | 1200 | 179 | 392 | 631 | 45 | 45 | 24 | 405 | 292.5 | ≤3 | ≤200 | |
JT YB-1.6× 1.5J | 1500 | 237 | 509 | 809 | ||||||||||
2JTYB-1.6× 0.9J | 2 | 900 | 121 | 274 | 452 | 30-45 | ≤160 | |||||||
352JTYB-1.6× 1.2J | 1200 | 179 | 392 | 631 |
Modelo | Tambor | Tensión estática máx. del cable de acero kN | Tensión estática diferencial máx. del cable de acero kN | Diámetro máx. del cable de acero mm | Altura máxima de elevación o longitud inclinada M | |
Diameter m | Width m | |||||
JKD-4×1.9 | 4 | 1.9 | 690 | 690 | 50 | 1200 |
JKD-4.5×2.2 | 4.5 | 2.2 | 870 | 870 | 56 | 1400 |
JKD-5×2.5 | 5 | 2.5 | 1070 | 1070 | 62 | 1600 |
JKD-5.5×2.8 | 5.5 | 2.8 | 1290 | 1290 | 68 | 1800 |
JKD-6×3.1 | 6 | 3.1 | 1570 | 1570 | 75 | 2000 |
JKD-6.5×3.4 | 6.5 | 3.4 | 1830 | 1830 | 81 | 2200 |
2JKD-4×1.9 | 4 | 1.9 | 690 | 480 | 50 | 1200 |
2JKD-4.5×2.2 | 4.5 | 2.2 | 870 | 680 | 56 | 1400 |
2JKD-5×2.5 | 5 | 2.5 | 1070 | 810 | 62 | 1600 |
JKD-5.5×2.8 | 5.5 | 2.8 | 1290 | 1020 | 68 | 1800 |
2JKD-6×3.1 | 6 | 3.1 | 1570 | 1290 | 75 | 2000 |
2JKD-6.5×3.4 | 6.5 | 3.4 | 1830 | 1560 | 81 | 2200 |
Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa.
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
